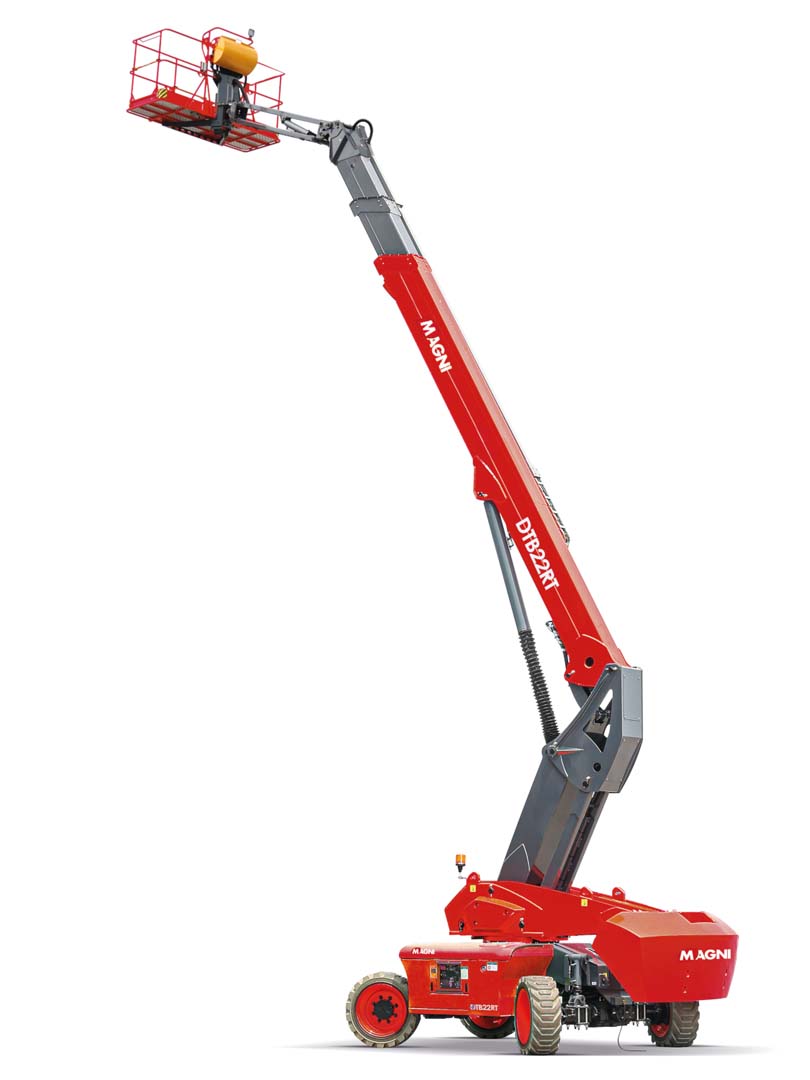

MAGNI DTB22RT


Teleskoplastare

TEKNISKA EGENSKAPER

  • Max. arbetshöjd: 22,51 m
  • Max. korghöjd: 20,51 m
  • Max. räckvidd: 17,28 m
  • Max. lastkapacitet för plattform: 454 kg
  • Max. antal Passagerare: 3
  • Max. lutningsförmåga (stuvad): 45%
  • Max. arbetslutning: X-5°/Y-5°
  • Max. vindhastighet: 12,50 m/s
  • Svängradie (invändig): 1,65 m
  • Svängradie (utvändigt): 2,62 m
  • Rotation av tornet: 360° (fortsättning)
  • Typ av jibb: Vanlig
  • Jibblängd: 2,31 m
  • Jibbens vertikala rotation: 135°
  • Korgens bredd: 0,91 m
  • Korgens längd: 2,44 m
  • Rotation av korgen: 180°
  • Total vikt: 12.998 kg
  • Körhastighet (stängd konfiguration): 6 km/h
  • Körhastighet (arbetskonfiguration): 1,10 km/h
  • Däck: 315/55D20
  • Motor: Deutz D2.9 L4/36.4kW
  • Tankvolym diesel: 135 l
  • Hydraulbehållarens kapacitet: 165 l
  • Nödströmssystem: 12V
  • Transmission: Hydrostatisk
  • Plattformens längd: 10,16 m
  • Plattformens längd (transport): 7,30 m
  • Plattformens bredd: 1,50 m
  • Plattformens bredd (transport): 2,50 m
  • Plattformens höjd: 1,65 m
  • Hjulbas: 1,40 m
  • Bakre vinge: 1,19 m
  • Markfrigång: -1,72 m

UPPFYLLDA STANDARDER

  • EN 280 : om standarder för mobila arbetsplattformar
  • ANSI/SAIA A92.20

BESKRIVNING

Denna teleskopiska plattform har en mycket låg tyngdpunkt, vilket ger utmärkt stabilitet och enastående lyftprestanda. Den är utrustad med en bränslebesparande dieselmotor och 4 styrande drivhjul integrerade i axeln för förbättrad offroadprestanda.

STANDARDUTRUSTNING
- Modulär design med hög kompatibilitet mellan delar inom hela serien
- Proportionella reglage
- Styrning med tumvippa
- Blinkande ljus
- Signalhorn
- Timräknare
- Kit för tuffa miljöer
- 12V DC extra strömförsörjning

PRESTANDA
- Pendlande framaxlar som anpassar sig till terrängens ojämnheter och ger optimal markkontakt
- Styrning med 4 hjul
- Fyrhjulsdrift
- Fyrhjulsdrift med positiv dragkraft
- 360° rotation (kontinuerlig)
- Integrerad Integrerad Special Drivaxel

MOTOR
- Steg V-motor (Steg IIIA tillgänglig på begäran)
- Automatisk avstängning vid motorfel
- Anti-reverserande motorskydd
- Skydd mot omstart av motor
- Kylare för hydraulolja

BASKETT
- Självnivellerande plattform
- Roterande korg +/-90°
- Ström till plattform

SÄKERHET
- System för aktivering av drivning
- System för avkänning av plattformslast
- System för inbyggd diagnostik
- Lutningsindikator med larm
- Skydd mot krossning
- Nödsänkningssystem
